AWWA C504je standard za gumene-zabrtvljene leptir ventile koje je razvila Američka udruga za vodoopskrbu (AWWA). Odnosi se na ventile promjera u rasponu od 3 do 72 inča (približno 76 do 1800 mm) i specificira tehničke zahtjeve za njihov dizajn, materijale, ispitivanje i radne uvjete.
Ovi leptir ventili naširoko se koriste u gradskoj vodoopskrbi, pročišćavanju otpadnih voda i industrijskim vodnim sustavima kao ključni uređaji za zatvaranje ili regulaciju protoka. Njihova ključna značajka je upotreba gumene meka-brtvene strukture, čime se postiže pouzdano brtvljenje u uvjetima srednjeg i niskog tlaka, a istovremeno nude prednosti kao što su kompaktna struktura, brzo otvaranje i zatvaranje i jednostavno održavanje.
Klase tlaka i brzine
| Klasa tlaka | Maks. radni tlak (psi) | Klasa brzine | Maksimalna brzina protoka (ft/s / m/s) | Primjedbe |
| Razred 25 | 25 psi | 25A / 25B | 8 stopa/s (2,4) / 16 stopa/s (4,9) | Prikladno za dovod i gravitacijski protok. |
| Klasa 75 | 75 psi | 75A / 75B | 8 stopa/s (2,4) / 16 stopa/s (4,9) | Uobičajeno za vodove niskog{0}}do-srednjeg tlaka. |
| Klasa 150 | 150 psi | 150A / 150B | 8 stopa/s (2,4) / 16 stopa/s (4,9) | Standard za komunalne vodovodne sustave. |
| Klasa 250 | 250 psi | 250A / 250B | 8 stopa/s (2,4) / 16 stopa/s (4,9) | Za-visokotlačne distribucijske i pumpne stanice. |
Standardni materijali (osnovne komponente)
| komponenta | Uobičajeni materijali (ASTM standardi) | Opis |
| Tijelo | Nodularni ljev A536 / sivi ljev A126 | Nodularno željezo općenito se preferira zbog bolje žilavosti. |
| Disk | Nodularni ljev A536 / nehrđajući čelik / aluminijska bronca | Rubovi diskova često su od nehrđajućeg čelika za zaštitu sjedala. |
| Vratilo | Nehrđajući čelik 304 / 316 / 17-4PH | Stupanj čvrstoće mora se odabrati na temelju zahtjeva zakretnog momenta. |
| Sjedalo | EPDM / Buna-N (nitril) | EPDM za pitku vodu; Buna-N za-medije koji sadrže ulje. |
| Zadržavanje | Nehrđajući čelik 304/316 | Sjedalo se drži stezaljkama i vijcima ili je integralno oblikovano. |
| Ležajevi | Obloge od brončanih/kompozitnih vlakana | Mora imati samo{0}}podmazivanje kako bi se spriječilo zaglavljivanje osovine. |
Dimenzije-na-lice (duljina strukture)
| Nazivna veličina (NPS) | Nazivna veličina (mm) | Kratka serija F-do-F (in) | Dugi niz F-do-F (in) | Tipična veza |
| 6" | 150 | 5.0 | 8.0 | Prirubnica / Wafer |
| 12" | 300 | 8.0 | 12.0 | Prirubnica |
| 24" | 600 | 8.0 | 15.0 | Prirubnica |
| 36" | 900 | 12.0 | 18.0 | Prirubnica |
| 48" | 1200 | 15.0 | 24.0 | Prirubnica |
| 72" | 1800 | 18.0 | 36.0 | Prirubnica |
Zahtjevi tvorničkog testiranja performansi
| Ispitni predmet | Ispitni tlak | Kriteriji prihvaćanja |
| Test školjke | 2x Nazivni radni tlak | Držati 2-10 minuta; nema vidljivog curenja ili oštećenja strukture. |
| Test sjedala | 1x Nazivni tlak | Čvrsto-za mjehurićeisključivanje; nema vidljivog curenja s obje strane. |
| Test momenta | Puni diferencijalni tlak | Izmjereni zakretni moment ne smije premašiti snagu pogona. |
| Test životnog ciklusa | Ovisno o veličini | 3"-20": 10 000 ciklusa; 24"-72": 5000 ciklusa. |

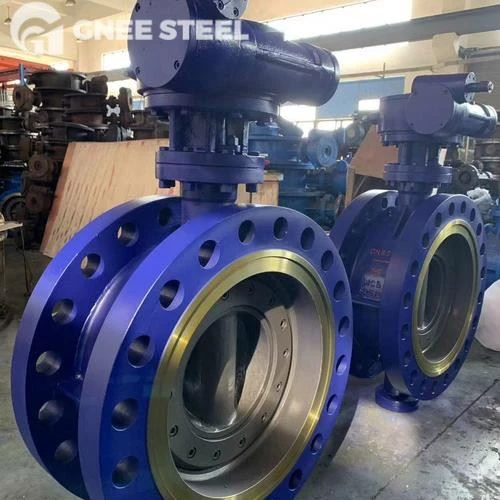

GNEE AWWA C504 Tvornica leptir ventila
FAQ
Što je standard AWWA C504?
AWWA C504Leptir ventil, s gumenim sjedištem, presvučen epoksidnom smolom za spajanje ili obložen tvrdom gumom, primjenjuje se u vodoprivredi, komunalnom inženjerstvu, projektima očuvanja vode, inženjeringu pitke vode, obradi morske vode i desalinizaciji. DIZAJN. Standard dizajna: AWWA C504.
Koja je razlika između AWWA C504 i API 609?
Standardi materijala i ispitivanja
Zahtjevi za testiranje razlikuju se ovisno o standardu. API 609 zahtijeva ispitivanje školjke pri 1,5x radnom tlaku i ispitivanje sjedišta pri 1,1x radnom tlaku. AWWA C504 uključuje slične testove plus radna mjerenja momenta za provjeru veličine aktuatora.
Koliki je nazivni tlak za AWWA C504?
Trenutačni standard AWWA C504-00 pokriva nazivne tlakove od25 do 250 psis brzinama od 8 do 16 fps.
