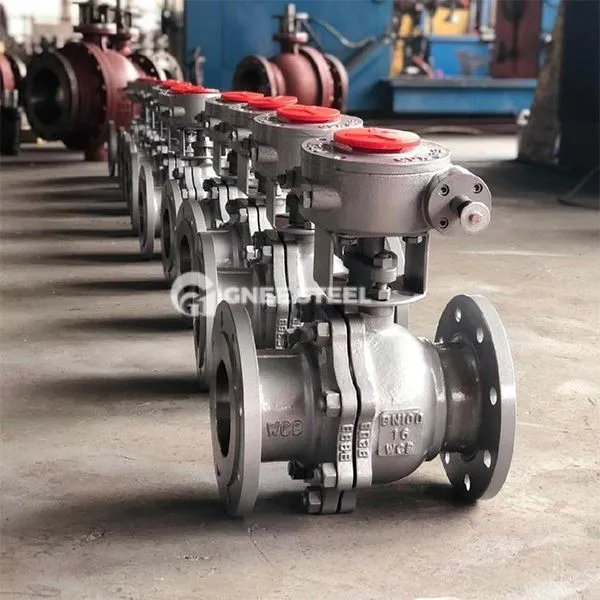

Kraj prirubnice za kuglični ventil

Krajni ventil za prirubnicu je kuglični ventil koji je spojenim na cjevovod putem prirubnice. Njegov dio jezgre otvaranja i zatvaranja je kugla s kružnim rupom, koja može postići potpunu otvorenu\/blisku kontrolu medija kroz rotaciju od 90 stupnjeva.
Temeljne komponente‌
‌ VALJI TIJELO I PRIVRADA: Kraj prirubnice prihvaća standardnu ​​prirubnicu (poput ANSI, DIN) kako bi se osigurala čvrsta veza s cjevovodom i olakšala ugradnju i rastavljanje; Sjedalo za kuglu i ventil‌: Kugla je uglavnom izrađena od nehrđajućeg čelika ili legura, a sjedište ventila prihvaća PTFE ili Metal Tvrda brtva, što je pogodno za visoki tlak, visoku temperaturu i korozivne medije; ‌ VALVE STEM i ACTUATOR‌: Podržava ručni (ručka) ili automatski (pneumatski\/električni) pogon i prenosi okretni moment na kuglu kako bi se završila radnja otvaranja i zatvaranja.

Princip rada‌
Mehanizam za otvaranje i zatvaranje‌
Kuglica se zakreće za 90 stupnjeva okretanjem stabljike ventila, tako da je kroz rupu kuglice poravnan s cjevovodom (potpuno otvorenim) ili okomitim (potpuno zatvorenim), tako da se postigne srednji protok ili presjek.
Priključak prirubnice osigurava zategnutost između ventila i cjevovoda kako bi se izbjeglo curenje medija.

Osnovne značajke ‌
Otpor protoka i visoko brtvljenje ‌

Dizajn pune prostirke čini otpor tekućine blizu ravne cijevi, smanjujući gubitak tlaka;
Sjedalo PTFE ventila postiže nula istjecanja na sobnoj temperaturi, a metalna tvrda brtva ima temperaturni otpor do ‌450 stupnjeva ‌, pogodan za oštre radne uvjete.
‌Easy rad i izdržljivost ‌

9 0 Brzo otvaranje i zatvaranje stupnja, vrijeme rada može biti jednako kraće od ‌0.05 sekundi‌, što je bolje od rotacijskih ventila s više okretaja, poput ventila za vrata i zaustavljanja ventila;
Modularna struktura podržava brzo održavanje, a radni vijek može doći do ‌tena tisuća otvora i zatvaranja.
Prilagodljivost širom svijeta ‌

Kraj prirubnice kompatibilan je s različitim međunarodnim standardima (poput GB, HG, JIS) i pogodan je za različite cjevovodne sustave;
Može podnijeti tekućine, plinove, medije koji sadrže paru i čestice (poput kanalizacije i pulpe).

• Veličina: 1\/2 '' - 4 '' '
• Stabljika dokaza o puhanju
• Fino lijevanje
• Puna luka
• ISO montažni jastučić
• Licem u lice: ANSI B16.10 \/ JIS B2002 \/ DIN PN 16-40
• Dostupni dizajn protiv vatre Acc: API607
• Standard prirubnice: ASME 16.5 \/ JIS B2220 \/ DIN 2633
• Dizajn u skladu s ASME B16.34
• Inspekcija i test: API 598



Kraj prirubnice za kuglični ventil



Prijava
‌OIL i GAS‌

Hitno isključivanje cjevovoda nafte i plina, kontrola pristupa spremnicima, otpornost na visoki tlak (klasa 300) i koroziju sumporovodika.
‌Hemijski i farmaceutski‌

Izolacija materijala reaktora, snažna kiselina i alkalni srednji transport, ispunjavajući sanitarne zahtjeve za brtvljenjem.
Liječenje vode i zaštita okoliša‌

Otvaranje i zatvaranje sustava za obradu kanalizacije, kontrola tekućine od čvrstih čestica, kako bi se spriječilo zaglavlje ventila.
‌Energet i struja‌

Brzo isključivanje cjevovoda za pare kotla i sustava za prijenos plina, pogodni za visoku temperaturu i uvjete visokog tlaka
