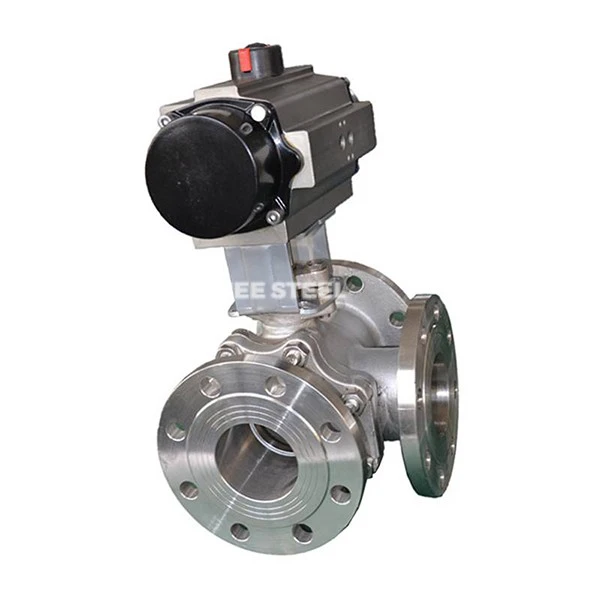

3 načina T-Portona kuglica

Trosmjerni kuglični ventil tipa T je ventil koji ostvaruje preusmjeravanje tekućine, konfluence ili smjer protoka koji se prebacuje između tri cjevovoda rotiranjem kuglice s kanalom u obliku slova T.

‌CORE STRUKTURA‌

‌ VALVE TIJELO‌: Tri-port dizajna u obliku slova T, lijevan u nehrđajući čelik, ugljični čelik ili posebnu leguru kako bi se osigurala otpornost na tlak i otpornost na koroziju; ‌BALL‌: Ugrađeni T-oblik kroz rupu, rotiranje 90 stupnjeva može promijeniti stazu tekućine (poput preusmjeravanja ulaznog medija na dva utičnice ili prebacivanje različitih smjerova protoka); ‌Drive uređaj‌: Obično opremljen pneumatskim pokretačima (cilindri, klipovi), podržavajući automatsku kontrolu; ‌ Posjavajuće komponente‌: Elastično sjedalo ventila surađuje s preciznom kuglom kako bi se spriječilo srednje istjecanje.

• Radni tlak (pn): 1. 6-4. 0 MPa
• Glavni materijali: karbonski čelik, nehrđajući čelik, kovani čelik, legura, dupleks nehrđajući čelik, titanij
• Tijelo: WCB\/CF8\/CF8M\/CF3\/CF3M\/BRAVSKI
• Kugla: 2CR13\/15CRMO\/25CR2MOV\/304\/304L\/316\/316L
• STEM: 2CR13\/15CRMO\/25CR2MOV\/304\/304L\/316\/316L
• Pečat: PTFE\/RPTFE\/PPL\/PEEK\/GRAFLITE
• Port: dn 15- dn800
• Prirubnica: din pn 16-40, ansi 150lb -900 lb, jis10k\/20k
• Standard: DIN 2543-2545\/DIN 2501
• Test: DIN 3230\/EN 12266
• Srednja: voda, ulje, pare, ukapljeni plin
• Temp.: -29 ºC --150 ºC
• Operacija: Ručna ručica, mjenjač s crvima, pneumatski, električni



3 načina T-Portona kuglica



Primjena i rješavanje problema

• Kemijska i naftna industrija

Primjena: kontrola preusmjeravanja reakcijskih sirovina, završeno miješanje ulja i prijevoz korozivnog medija;

Rješavanje problema: realizirati prebacivanje s više procesa, izbjegavajte unakrsnu kontaminaciju medija i poboljšati kontinuitet proizvodnje.

• Farmaceutska i prehrambena industrija

Primjena: Pakiranje sanitarnih tekućina (poput tekućih lijekova i pića) i kontrola protoka u sterilnim okruženjima;

Rješavanje problema: Smanjite ostatke kroz dizajn glatkog protoka kako biste udovoljili zahtjevima GMP certifikata.

• Industrija zaštite energije i okoliša

Primjena: Preusmjeravanje cjevovoda za prirodni plin, kontrola konfluencije sustava za obradu kanalizacije;

Rješavanje problema: prilagodite se mediju koji sadrže čestice ili viskozni medij kako bi se spriječilo začepljenje i trošenje tijela ventila.

• Automatizirana proizvodna linija

Primjena: integrirajte u PLC sustav za daljinsko upravljanje prebacivanjem tekućine (poput cirkulacije rashladne tekućine u proizvodnji automobila);

Rješavanje problema: Smanjite ručnu intervenciju i smanjite rizik od operativnih pogrešaka.

Razlika od loptog ventila tipa L

• Razlika u funkciji kanala u kanalu‌

‌T-Type‌: Podržava bilo koju kombinaciju prebacivanja od tri priključka (kao što su ulaz → dva utičnice, dva ulaznog ulaznog ulaganja);
‌L-Type‌: Može postići samo prebacivanje u pravom kutu između dva ulaza i jednog izlaza (poput A → B ili A → C, ne može istovremeno povezati tri načina).

• ‌Application Scenarij fokus‌

‌T-Type‌: Prikladan za složene sustave koji zahtijevaju višesmjerna regulacija protoka (poput miješanja materijala za kemijske reakcijske točke);
‌L-Type‌: uglavnom se koristi za srednju raspodjelu (poput uvođenja jedne tekućine u dvije različite procesne jedinice).

• ‌ Neproguralna razlika u dizajnu‌

Sfera tipa tipa ‌T: PROHOR PROLES je u obliku slova T, a nakon rotacije formiraju se različite kombinacije protočnog puta;
‌L-tipa sfera‌: Rupa kroz desni kut je u obliku slova L i podržava samo prebacivanje smjera fiksnog protoka.
